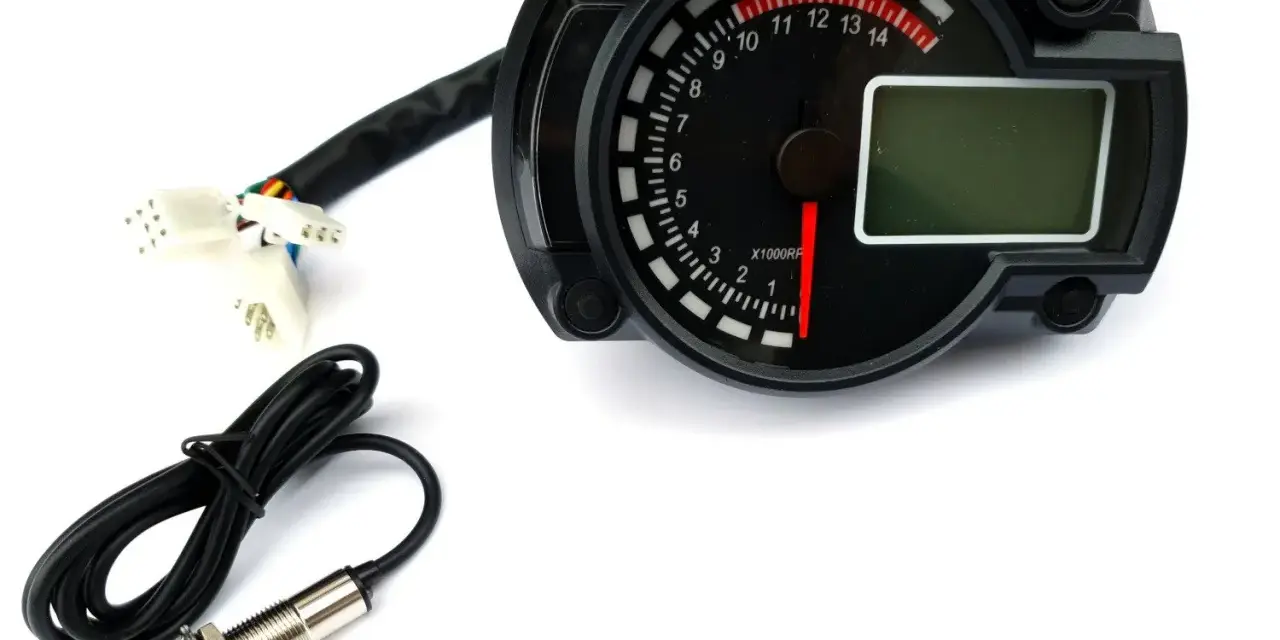

Uniwersalny licznik motocyklowy: Podłącz i skalibruj bez serwisu

Chcesz samodzielnie zamontować uniwersalny licznik w swoim motocyklu, ale obawiasz się skomplikowanej elektroniki? Ten przewodnik krok po kroku rozwieje Twoje wątpliwości, dostarczając precyzyjnych instrukcji dotyczących identyfikacji przewodów, prawidłowego podłączenia i kalibracji urządzenia, abyś mógł cieszyć się nowym wyposażeniem bez wizyty w serwisie. Jako Norbert Nowak, widziałem wiele instalacji i wiem, że z odpowiednią wiedzą i narzędziami, każdy jest w stanie to zrobić.

Zanim zaczniesz: Klucz do sukcesu tkwi w przygotowaniu

Przed przystąpieniem do jakichkolwiek prac związanych z elektryką motocyklową, kluczowe jest odpowiednie przygotowanie. Nie tylko zapewni to bezpieczeństwo, ale także znacznie usprawni cały proces montażu i konfiguracji licznika. Z mojego doświadczenia wynika, że pośpiech i brak odpowiednich narzędzi to najczęstsze przyczyny problemów.

Jakie narzędzia i materiały musisz mieć pod ręką?

Do prawidłowej instalacji uniwersalnego licznika niezbędne będą podstawowe narzędzia warsztatowe. Upewnij się, że posiadasz:

• Wkrętaki (krzyżakowe i płaskie)
• Klucze (oczkowe, płaskie, nasadowe w zależności od mocowań w motocyklu)
• Lutownica i cyna (lub wysokiej jakości szybkozłączki/konektory)
• Taśma izolacyjna (najlepiej termokurczliwa)
• Multimetr (niezbędny do identyfikacji przewodów i pomiaru napięcia/ciągłości)
• Ściągacz izolacji
• Opaski zaciskowe (trytytki) do uporządkowania kabli

Multimetr jest absolutnie kluczowym narzędziem, bez którego precyzyjna i bezpieczna identyfikacja przewodów będzie niemożliwa. Nie próbuj zgadywać, co jest czym zawsze mierz!

Bezpieczeństwo przede wszystkim: Jak uniknąć zwarcia i uszkodzenia elektroniki?

Prace z instalacją elektryczną motocykla niosą ryzyko zwarcia, które może uszkodzić elektronikę licznika, motocykla, a nawet spowodować pożar. Aby tego uniknąć, zawsze postępuj zgodnie z poniższymi zasadami, które sam stosuję w każdym projekcie:

1. Odłącz akumulator: Zawsze odłączaj ujemną klemę akumulatora przed rozpoczęciem jakichkolwiek prac elektrycznych. To podstawowy krok bezpieczeństwa, którego nigdy nie wolno pomijać.
2. Sprawdź stan instalacji: Upewnij się, że instalacja elektryczna motocykla jest w dobrym stanie, bez przetartych przewodów czy prowizorycznych połączeń.
3. Izoluj połączenia: Każde połączenie przewodów musi być starannie zaizolowane, najlepiej za pomocą koszulek termokurczliwych, aby zapobiec zwarciom.
4. Unikaj skoków napięcia: W starszych motocyklach instalacja może być mniej stabilna. Staraj się podłączać licznik do pewnych i sprawdzonych źródeł zasilania, aby uniknąć uszkodzeń.

Zrozum schemat swojego licznika: Twoja mapa do celu

Każdy uniwersalny licznik powinien być dostarczony z instrukcją obsługi i schematem podłączenia. Jest to Twoja mapa do prawidłowego montażu. Dokładnie zapoznaj się z nim przed rozpoczęciem prac. Zwróć uwagę na:

• Opis funkcji każdego przewodu licznika (kolor, przeznaczenie).
• Wymagane parametry zasilania.
• Procedury kalibracji i konfiguracji.

Pamiętaj, że kolory przewodów w instalacji motocykla mogą różnić się od tych w schemacie licznika, dlatego kluczowa jest precyzyjna identyfikacja za pomocą multimetru, a nie poleganie wyłącznie na kolorach.

Krok 1: Rozszyfrowanie kabli czyli kto jest kim w tej plątaninie?

Identyfikacja przewodów to najbardziej krytyczny i często najbardziej czasochłonny etap montażu. Precyzja w tym miejscu zapewni prawidłowe działanie licznika i bezpieczeństwo instalacji. Nie spiesz się tutaj to podstawa sukcesu.

Metody identyfikacji przewodów w instalacji Twojego motocykla przy użyciu multimetru

Multimetr jest Twoim najlepszym przyjacielem w tym procesie. Oto jak go użyć do zidentyfikowania kluczowych przewodów, krok po kroku:

1. Zasilanie stałe (12V+): Ustaw multimetr na pomiar napięcia stałego (DCV). Podłącz jedną sondę do masy motocykla (np. ramy), a drugą do podejrzanego przewodu. Szukaj przewodu, na którym jest stałe napięcie 12V (lub zbliżone do napięcia akumulatora) niezależnie od pozycji kluczyka w stacyjce. Ten przewód służy do podtrzymania pamięci licznika.
2. Zasilanie po stacyjce (12V+): Podobnie jak wyżej, ale szukaj przewodu, na którym napięcie 12V pojawia się tylko po przekręceniu kluczyka w stacyjce do pozycji "ON". To główne zasilanie licznika.
3. Masa (GND): Ustaw multimetr na pomiar ciągłości (brzęczyk) lub oporu (Ω). Podłącz jedną sondę do ujemnej klemy akumulatora, a drugą do podejrzanego przewodu. Przewód masowy powinien wykazywać bardzo niski opór lub sygnał ciągłości. Możesz też szukać przewodów, które mają 0V względem plusa akumulatora.
4. Sygnały kontrolek: Dla kierunkowskazów, świateł drogowych czy luzu, podłącz multimetr (ustawiony na DCV) między podejrzany przewód a masę. Aktywuj daną funkcję (np. włącz kierunkowskaz) i obserwuj, czy pojawia się napięcie.
5. Sygnał obrotomierza (RPM): To może być trudniejsze. Często sygnał pochodzi z cewki zapłonowej. Możesz szukać przewodu, na którym napięcie pulsuje podczas pracy silnika. W niektórych motocyklach istnieje dedykowany przewód sygnałowy.

Typowe kolory i ich funkcje w licznikach uniwersalnych: Zasilanie, masa i sygnały

Chociaż kolory mogą się różnić w zależności od producenta, istnieją pewne powszechne konwencje w uniwersalnych licznikach, które mogą posłużyć jako punkt wyjścia:

• Czerwony: Zasilanie stałe (12V+)
• Pomarańczowy/Brązowy: Zasilanie po stacyjce (12V+)
• Czarny: Masa (GND)
• Żółty/Zielony: Sygnał obrotomierza (RPM)
• Niebieski/Biały: Sygnał czujnika prędkości
• Jasnoniebieski/Pomarańczowy: Kierunkowskazy (L/R)
• Ciemnoniebieski: Światła drogowe
• Zielony/Jasnozielony: Bieg jałowy (luz)

Zawsze weryfikuj te informacje z instrukcją dołączoną do Twojego licznika! To jest najważniejsze źródło informacji.

Co zrobić, gdy kolory w instrukcji nie zgadzają się z rzeczywistością?

To bardzo częsta sytuacja, zwłaszcza w starszych motocyklach lub w przypadku niestandardowych instalacji. W takiej sytuacji:

1. Ufaj multimetrowi, nie kolorom: Kolory w instalacji motocykla są tylko wskazówką. To, co pokazuje multimetr, jest prawdą i tym powinieneś się kierować.
2. Skonsultuj schemat motocykla: Jeśli masz dostęp do schematu elektrycznego swojego motocykla, będzie on nieocenioną pomocą. Pomoże Ci zidentyfikować fabryczne przewody i ich przeznaczenie.
3. Oznaczaj przewody: Po zidentyfikowaniu każdego przewodu w instalacji motocykla, oznacz go etykietą lub kawałkiem taśmy z opisem funkcji (np. "12V po stacyjce", "masa", "lewy kierunkowskaz"). To zapobiegnie pomyłkom i ułatwi ewentualne przyszłe prace.

Krok 2: Podłączanie funkcji życiowych licznika: serce systemu

Po zidentyfikowaniu przewodów w instalacji motocykla, nadszedł czas na podłączenie najważniejszych funkcji licznika: zasilania, masy i sygnału obrotomierza. To fundament, na którym opiera się cała reszta.

Zasilanie stałe (12V+) i po stacyjce: Dlaczego oba są ważne?

Uniwersalne liczniki zazwyczaj wymagają dwóch źródeł zasilania 12V, każde z inną funkcją:

• Zasilanie stałe (z akumulatora): Służy do podtrzymania pamięci licznika (np. przebiegu całkowitego, ustawień). Podłącz ten przewód do źródła stałego 12V, które jest aktywne nawet po wyłączeniu stacyjki.
• Zasilanie po stacyjce: To główne zasilanie, które włącza licznik po przekręceniu kluczyka. Podłącz je do źródła 12V aktywnego tylko po włączeniu zapłonu.

Pamiętaj o bezpiecznikach! Jeśli licznik nie ma wbudowanego bezpiecznika, rozważ dodanie małego bezpiecznika in-line na przewodzie zasilającym, aby chronić urządzenie przed uszkodzeniem.

Masa (GND): Gdzie znaleźć najlepszy punkt masowy na ramie?

Prawidłowe podłączenie masy jest kluczowe dla stabilnego działania licznika. Słabe połączenie masowe może prowadzić do niestabilnych wskazań, migotania wyświetlacza lub całkowitego braku działania. Najlepsze punkty masowe to:

• Dedykowany przewód masowy motocykla: Jeśli motocykl posiada gruby, czarny przewód masowy, możesz się do niego podłączyć.
• Rama motocykla: Znajdź czysty, niepomalowany punkt na ramie (np. śruba mocująca silnik lub inne elementy). Upewnij się, że połączenie jest solidne i ma dobry kontakt metal-metal.

Unikaj łączenia masy licznika z masą innych, wrażliwych urządzeń, jeśli nie masz pewności co do stabilności ich masy. Czysta i pewna masa to podstawa.

Podłączenie sygnału obrotomierza (RPM): Najczęstsze metody dla różnych typów zapłonu

Sygnał obrotomierza jest pobierany z układu zapłonowego motocykla. Metoda podłączenia zależy od typu zapłonu:

1. Z cewki zapłonowej (najczęściej):
   • Owijanie kabla: W wielu licznikach uniwersalnych sygnał RPM pobiera się, owijając przewód sygnałowy licznika 5-7 razy wokół przewodu wysokiego napięcia (fajki) prowadzącego do świecy zapłonowej. Jest to metoda bezinwazyjna, ale czasem wymaga eksperymentowania z liczbą zwojów.
   • Wpięcie w przewód sygnałowy: Jeśli cewka zapłonowa ma dwa przewody (jeden to zasilanie, drugi to sygnał sterujący z modułu zapłonowego), możesz wpiąć się w ten drugi przewód. Użyj multimetru, aby zidentyfikować przewód, na którym pojawiają się impulsy napięcia podczas pracy silnika.
2. Z modułu CDI/ECU: W niektórych motocyklach sygnał RPM jest dostępny bezpośrednio z modułu zapłonowego lub sterownika silnika (ECU) jako dedykowany przewód sygnałowy. Wymaga to konsultacji schematu elektrycznego motocykla.

Po podłączeniu, pamiętaj o konfiguracji obrotomierza w ustawieniach licznika (patrz Krok 5), aby wskazania były prawidłowe.

Krok 3: Montaż i podłączenie czujnika prędkości

Czujnik prędkości jest odpowiedzialny za dostarczanie informacji o prędkości i przebiegu. Jego prawidłowy montaż i podłączenie są kluczowe dla dokładności wskazań. Bez niego, Twój licznik będzie jedynie ozdobą.

Instalacja czujnika magnetycznego: Gdzie zamocować magnesy i czujnik?

Większość uniwersalnych liczników korzysta z czujnika magnetycznego. Proces instalacji wygląda następująco:

1. Magnesy: Magnesy (zazwyczaj 1-3 sztuki) montuje się na tarczy hamulcowej lub szprychach koła. Ważne jest, aby były równomiernie rozmieszczone i pewnie zamocowane, najlepiej klejem lub opaskami zaciskowymi.
2. Czujnik: Czujnik montuje się na nieruchomej części zawieszenia, np. na ladze widelca lub wahaczu. Musi być umieszczony w taki sposób, aby każdy magnes przechodził tuż obok niego, w odległości zalecanej przez producenta licznika (zazwyczaj 1-5 mm).
3. Ustawienie: Upewnij się, że czujnik jest stabilnie zamocowany i nie ma ryzyka jego przesunięcia lub uszkodzenia przez ruchome elementy motocykla. Zwróć uwagę na to, by przewód czujnika był poprowadzony bezpiecznie, z dala od ruchomych części.

Podłączanie do fabrycznego impulsatora: Kiedy jest to możliwe?

Niektóre motocykle posiadają fabryczny, elektroniczny impulsator prędkości (czujnik VSS). Jeśli Twój motocykl go ma, istnieje możliwość podłączenia uniwersalnego licznika bezpośrednio do niego, zamiast montować dodatkowy czujnik magnetyczny. Wymaga to:

• Weryfikacji kompatybilności: Sprawdź w instrukcji licznika, czy obsługuje on sygnały z fabrycznych impulsatorów.
• Identyfikacji przewodu sygnałowego: Za pomocą multimetru i schematu elektrycznego motocykla zlokalizuj przewód sygnałowy z impulsatora.
• Dostosowania ustawień: Konieczne może być wprowadzenie do licznika liczby impulsów generowanych przez fabryczny czujnik na obrót koła.

Krok 4: Podłączanie kontrolek i wskaźników: oczy i uszy Twojego motocykla

Po podłączeniu podstawowych funkcji, czas na integrację kontrolek i wskaźników, które dostarczają kluczowych informacji o stanie motocykla. To one sprawiają, że jazda jest bezpieczna i komfortowa.

Kierunkowskazy, światła drogowe i bieg jałowy (luz): Jak je poprawnie zintegrować?

Podłączenie tych kontrolek jest zazwyczaj proste i polega na wpięciu się w istniejące przewody sygnałowe motocykla:

• Kierunkowskazy: Licznik zazwyczaj posiada dwa oddzielne wejścia dla lewego i prawego kierunkowskazu. Zidentyfikuj przewody sygnałowe lewego i prawego kierunkowskazu w instalacji motocykla i podłącz je odpowiednio.
• Światła drogowe: Zidentyfikuj przewód, na którym pojawia się napięcie po włączeniu świateł drogowych, i podłącz go do wejścia "długie" w liczniku.
• Bieg jałowy (luz): W wielu motocyklach istnieje czujnik luzu, który po włączeniu biegu neutralnego zamyka obwód do masy lub podaje sygnał 12V. Zidentyfikuj ten przewód i podłącz go do wejścia "luz" w liczniku.

Wskaźnik poziomu paliwa: Jak podłączyć i skonfigurować?

Wskaźnik paliwa wymaga podłączenia do czujnika (pływaka) w zbiorniku paliwa. Zazwyczaj są to dwa lub trzy przewody:

• Sygnał z pływaka: Zidentyfikuj przewód, który zmienia oporność lub napięcie w zależności od poziomu paliwa.
• Masa dla pływaka: Pływak często potrzebuje własnego połączenia masowego, aby działać prawidłowo.

Po podłączeniu, konieczna może być kalibracja w ustawieniach licznika, aby dopasować zakres wskazań do specyfiki pływaka w Twoim motocyklu (np. pełny/pusty). Bez tego wskazania mogą być niedokładne.

Wskaźnik biegów 1-6: Czy Twój motocykl jest na to gotowy?

Wskaźnik biegów wymaga, aby motocykl posiadał czujnik położenia biegów (gear position sensor). Nie wszystkie motocykle są w niego wyposażone, zwłaszcza starsze lub prostsze konstrukcje. Jeśli Twój motocykl ma taki czujnik (zazwyczaj z zestawem przewodów prowadzących do każdego biegu):

• Zidentyfikuj przewody sygnałowe dla każdego biegu (1-6) oraz dla luzu.
• Podłącz je do odpowiednich wejść w liczniku, zgodnie ze schematem.

Jeśli motocykl nie posiada czujnika biegów, funkcja ta nie będzie działać bez dodatkowych, zewnętrznych modułów. To ważne, by nie oczekiwać niemożliwego od licznika, jeśli motocykl nie dostarcza odpowiednich danych.

Krok 5: Pierwsze uruchomienie i konfiguracja: kalibracja to podstawa

Po fizycznym podłączeniu wszystkich przewodów, nadszedł czas na pierwsze uruchomienie licznika i jego precyzyjną kalibrację. To kluczowy etap, który zapewni dokładność wskazań i pełne wykorzystanie możliwości nowego urządzenia.

Jak precyzyjnie zmierzyć i wprowadzić obwód koła?

Dokładne wprowadzenie obwodu koła jest niezbędne dla prawidłowego działania prędkościomierza i licznika przebiegu. Oto jak to zrobić, aby uzyskać maksymalną precyzję:

1. Oznacz punkt na oponie: Zrób kreskę na oponie w miejscu styku z podłożem.
2. Oznacz punkt na podłożu: Zrób drugą kreskę na podłożu dokładnie pod kreską na oponie.
3. Przejedź motocyklem: Przepchnij motocykl w linii prostej tak, aby koło wykonało dokładnie jeden pełny obrót (kreska na oponie ponownie znalazła się w punkcie styku z podłożem).
4. Zmierz odległość: Zmierz odległość między dwoma kreskami na podłożu (w milimetrach). To jest dokładny obwód Twojego koła.
5. Wprowadź do licznika: Postępuj zgodnie z instrukcją licznika, aby wprowadzić zmierzoną wartość obwodu koła do jego ustawień.

Upewnij się również, że wprowadziłeś prawidłową liczbę magnesów, jeśli używasz czujnika magnetycznego (zazwyczaj 1). Błędny obwód koła to najczęstsza przyczyna niedokładnych wskazań prędkości.

Ustawienia obrotomierza: Konfiguracja dla silników 2T i 4T oraz różnej liczby cylindrów

Aby obrotomierz działał prawidłowo, musisz go skonfigurować zgodnie z typem silnika Twojego motocykla. To ważne, ponieważ różne silniki generują sygnały w różny sposób:

• Typ silnika: Wybierz "2T" (dwusuwowy) lub "4T" (czterosuwowy) w ustawieniach licznika.
• Liczba cylindrów: Wprowadź liczbę cylindrów silnika (np. 1, 2, 4).
• Liczba impulsów na obrót wału: Niektóre liczniki wymagają podania liczby impulsów zapłonowych na jeden obrót wału korbowego. W przypadku silników 4T jednocylindrowych jest to zazwyczaj 0.5 impulsu na obrót (iskra co drugi obrót), w 2T jednocylindrowych 1 impuls na obrót. Sprawdź instrukcję licznika i specyfikację silnika.

Weryfikacja działania: Testowanie wszystkich funkcji przed pierwszą jazdą

Zanim wyruszysz w drogę, dokładnie przetestuj wszystkie funkcje licznika. Lepiej wykryć błędy w garażu niż na drodze:

• Włączanie/wyłączanie: Sprawdź, czy licznik włącza się po przekręceniu stacyjki i wyłącza po jej wyłączeniu.
• Podtrzymanie pamięci: Wyłącz stacyjkę, odczekaj chwilę, a następnie włącz ponownie. Sprawdź, czy przebieg całkowity i inne ustawienia zostały zapamiętane.
• Kontrolki: Sprawdź działanie wszystkich podłączonych kontrolek (kierunkowskazy L/R, światła drogowe, luz).
• Prędkościomierz: Podnieś koło napędowe i zakręć nim ręcznie lub wykonaj krótką, bezpieczną jazdę testową. Sprawdź, czy prędkość jest wskazywana i czy licznik przebiegu zlicza kilometry.
• Obrotomierz: Uruchom silnik i sprawdź, czy obrotomierz wskazuje prawidłowe obroty i czy wskazania są stabilne.
• Wskaźnik paliwa/biegów: Jeśli podłączone, sprawdź ich działanie.

Najczęstsze problemy i ich rozwiązania: Co zrobić, gdy coś nie działa?

Mimo starannego montażu, czasami pojawiają się problemy. Oto najczęstsze z nich i sposoby ich rozwiązania, wynikające z mojej praktyki.

Licznik nie włącza się lub gaśnie: Gdzie szukać przyczyny?

Jeśli licznik nie działa w ogóle lub gaśnie podczas jazdy, sprawdź następujące punkty:

• Zasilanie stałe (12V+): Użyj multimetru, aby sprawdzić, czy na przewodzie stałego zasilania jest napięcie.
• Zasilanie po stacyjce (12V+): Sprawdź, czy napięcie pojawia się na tym przewodzie po włączeniu stacyjki.
• Masa (GND): Upewnij się, że połączenie masowe jest solidne i ma dobry kontakt. Słaba masa to częsta przyczyna problemów.
• Bezpieczniki: Sprawdź bezpieczniki w instalacji motocykla oraz ewentualny bezpiecznik in-line na przewodzie zasilającym licznik.
• Uszkodzenie licznika: W rzadkich przypadkach licznik może być uszkodzony.

Obrotomierz "skacze" lub pokazuje nierealne wartości: Jak ustabilizować sygnał?

Niestabilne lub błędne wskazania obrotomierza są często spowodowane problemami z sygnałem:

• Źródło sygnału: Upewnij się, że sygnał jest pobierany z odpowiedniego miejsca (najlepiej z cewki zapłonowej lub dedykowanego przewodu).
• Izolacja: Sprawdź, czy przewód sygnałowy jest dobrze zaizolowany i nie ma zakłóceń od innych przewodów.
• Konfiguracja: Zweryfikuj ustawienia licznika dotyczące typu silnika (2T/4T) i liczby cylindrów. Błędne ustawienia są najczęstszą przyczyną.
• Liczba owinięć: Jeśli sygnał jest pobierany przez owinięcie przewodu wokół fajki, spróbuj zwiększyć lub zmniejszyć liczbę owinięć, aby znaleźć optymalne ustawienie.

Przeczytaj również: Ciśnienie w oponach motocyklowych: Czy wiesz, jak je ustawić?

Prędkościomierz nie zlicza kilometrów: Diagnoza czujnika i połączeń

Brak wskazań prędkości lub przebiegu wskazuje na problem z czujnikiem prędkości lub jego konfiguracją:

• Montaż czujnika i magnesów: Sprawdź, czy czujnik jest prawidłowo zamocowany, a magnesy przechodzą w odpowiedniej odległości. Upewnij się, że magnesy są stabilne i nie przesuwają się.
• Połączenie przewodów: Sprawdź ciągłość przewodów między czujnikiem a licznikiem za pomocą multimetru.
• Ustawienia licznika: Zweryfikuj, czy obwód koła został prawidłowo wprowadzony i czy liczba impulsów na obrót koła jest zgodna z liczbą magnesów.
• Uszkodzenie czujnika: W rzadkich przypadkach czujnik może być uszkodzony i wymagać wymiany.
