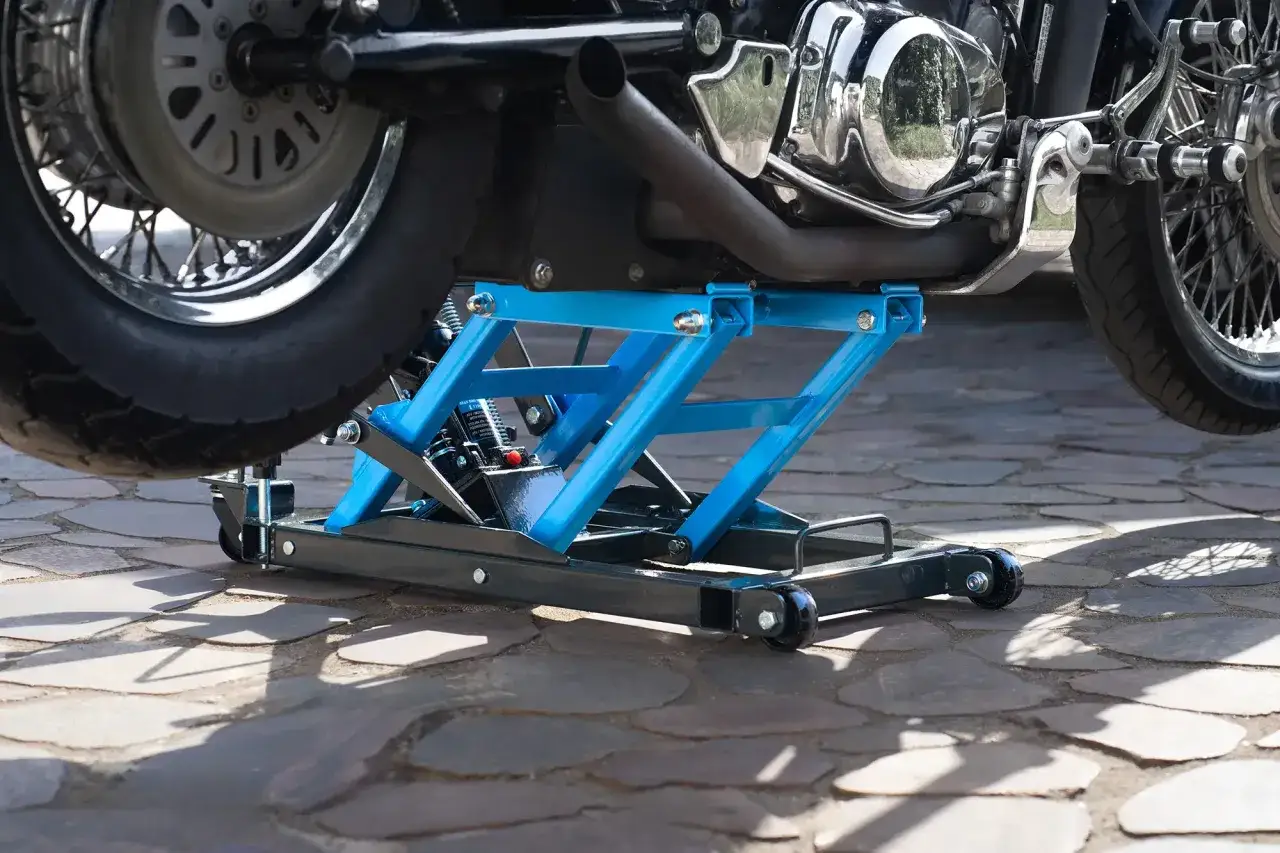

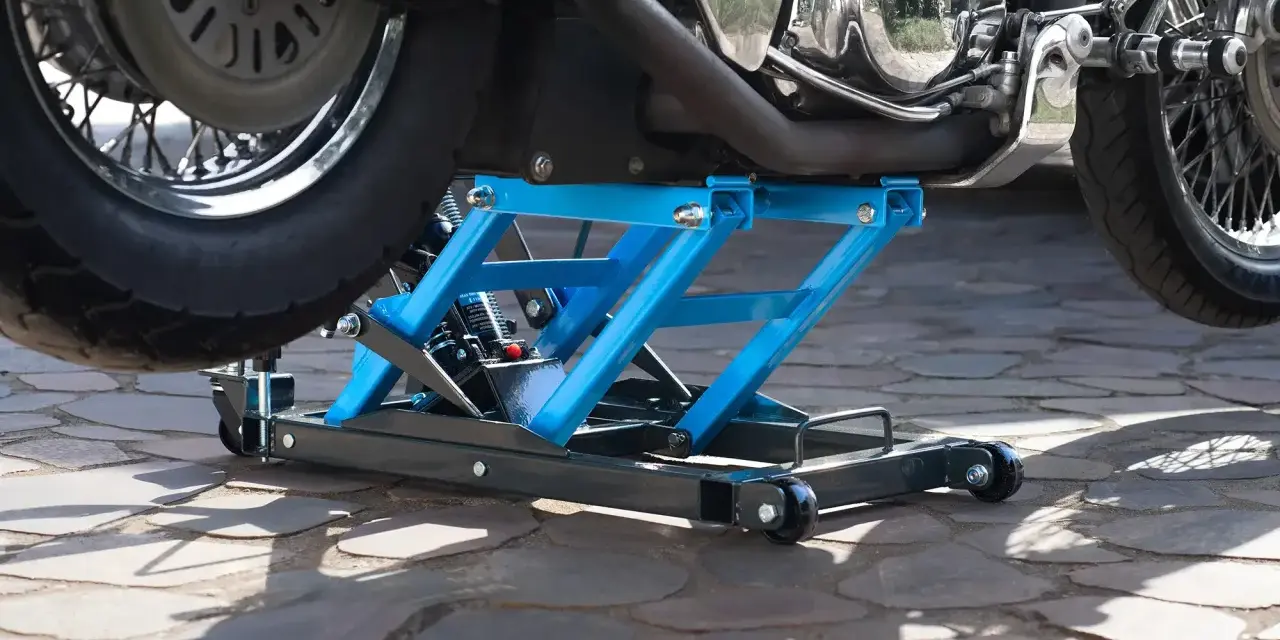

Jak zrobić podnośnik motocyklowy? Zbuduj sam, serwisuj bezpiecznie!

Twój motocykl zasługuje na wygodny serwis: Dlaczego warto zbudować własny podnośnik?

Jako doświadczony motocyklista i majsterkowicz, wiem, że komfort i bezpieczeństwo podczas serwisowania maszyny to podstawa. Podnośnik motocyklowy to narzędzie, które znacząco ułatwia wszelkie prace, od prostych wymian oleju po bardziej skomplikowane naprawy. Gotowe rozwiązania potrafią jednak sporo kosztować, co dla wielu z nas jest barierą. Właśnie dlatego idea samodzielnej budowy podnośnika stała się tak popularna w środowisku motocyklowym. To nie tylko sposób na znaczne oszczędności finansowe, ale także źródło ogromnej satysfakcji z wykonanej pracy.

Dzięki budowie DIY zyskujesz pełną kontrolę nad projektem, co pozwala mi dostosować podnośnik idealnie do mojego motocykla czy to ciężkiego cruisera, zwinnego sporta, czy terenowego enduro oraz do specyfiki mojego garażu. Mogę również osobiście zadbać o jakość materiałów i wykonania, co przekłada się na bezpieczeństwo i trwałość konstrukcji. W końcu, kto lepiej zadba o Twoje narzędzie niż Ty sam?

Oszczędność i satysfakcja: Dwa główne powody, dla których motocykliści chwytają za spawarkę

Z mojego doświadczenia wynika, że koszt materiałów potrzebnych do zbudowania solidnego podnośnika to zaledwie ułamek ceny, jaką musiałbym zapłacić za porównywalny, gotowy produkt. Mówimy tu często o oszczędności rzędu kilkuset, a nawet ponad tysiąca złotych! To pieniądze, które mogę przeznaczyć na inne części, akcesoria czy po prostu na paliwo do kolejnych wypraw. Ale poza czysto ekonomicznym aspektem, jest coś jeszcze satysfakcja z samodzielnie wykonanego narzędzia jest po prostu bezcenna. Kiedy widzę mój motocykl bezpiecznie uniesiony na podnośniku, który zbudowałem własnymi rękami, czuję prawdziwą dumę. To uczucie, którego nie da się kupić.

Pełna kontrola nad projektem: Dostosuj podnośnik idealnie do swojego garażu i maszyny

Jedną z największych zalet budowy podnośnika DIY jest możliwość jego pełnej personalizacji. Nie muszę godzić się na kompromisy, jeśli chodzi o wymiary, nośność czy funkcjonalność. Mogę zaprojektować podnośnik tak, aby idealnie pasował do rozstawu kół mojego motocykla, zapewniał odpowiednią wysokość podnoszenia i mieścił się w ograniczonej przestrzeni mojego garażu. To ja decyduję o grubości profili, rodzaju mechanizmu podnoszącego i wszelkich dodatkowych udogodnieniach. Dzięki temu mam pewność, że narzędzie, które stworzę, będzie w stu procentach odpowiadało moim potrzebom i będzie służyło mi przez długie lata.

Zanim polecą pierwsze iskry: Kluczowe decyzje i planowanie konstrukcji

Zanim zabierzesz się za cięcie i spawanie, kluczowe jest solidne planowanie. To etap, na którym podejmujesz najważniejsze decyzje dotyczące typu konstrukcji, mechanizmu podnoszącego i materiałów. Pamiętaj, że dobrze przemyślany projekt to podstawa bezpieczeństwa i funkcjonalności Twojego przyszłego podnośnika.

Jaki typ podnośnika wybrać? Porównanie konstrukcji nożycowej, ramowej i centralnej

• Podnośnik nożycowy: To chyba najpopularniejsza konstrukcja wśród motocyklistów DIY. Ceniony jest za swoją stabilność i duży zakres podnoszenia. Mechanizm często bazuje na zaadaptowanym podnośniku samochodowym trapezowym (śrubowym) lub hydraulicznym butelkowym, który jest umieszczony centralnie i rozpycha ramiona nożyc. Jest to rozwiązanie uniwersalne, które świetnie sprawdza się w przypadku większości motocykli.
• Podnośnik ramowy/platformowy: Jest to zazwyczaj prostsza konstrukcja. Polega na uniesieniu całej platformy, na której stoi motocykl, za pomocą jednego lub kilku podnośników hydraulicznych typu "żaba" lub butelkowych. Całość jest często osadzona na solidnej ramie. Jest to dobry wybór dla tych, którzy cenią sobie prostotę wykonania i nie potrzebują bardzo dużego zakresu podnoszenia.
• Podnośnik centralny (stojak): To bardziej zaawansowana konstrukcja, która pozwala na uniesienie motocykla za centralne mocowanie ramy, umożliwiając jednoczesny demontaż obu kół. Wymaga precyzyjnego dopasowania do konkretnego modelu motocykla i jest często stosowany w profesjonalnych serwisach. W warunkach DIY jest to wyzwanie, ale jak najbardziej możliwe do zrealizowania dla bardziej doświadczonych majsterkowiczów.

Mechanizm podnoszący serce Twojego projektu: Śruba trapezowa czy siłownik hydrauliczny?

Wybór mechanizmu podnoszącego ma kluczowe znaczenie dla funkcjonalności i bezpieczeństwa. Ja osobiście preferuję sprawdzone rozwiązania:

• Śruba trapezowa (np. z podnośnika samochodowego): Jej główną zaletą jest precyzja podnoszenia i możliwość zablokowania w praktycznie dowolnej pozycji. To mechanizm samohamowny, co oznacza, że po zatrzymaniu podnoszenia, obciążenie nie spowoduje samoczynnego opadania. Jest to niezwykle ważne dla bezpieczeństwa. Wymaga jednak więcej wysiłku przy kręceniu korbą.
• Siłownik hydrauliczny (np. butelkowy): Zapewnia szybkość i łatwość podnoszenia. Wystarczy kilka ruchów dźwignią, by unieść motocykl. Należy jednak pamiętać, że podnośniki hydrauliczne wymagają dodatkowych blokad mechanicznych, ponieważ w przypadku awarii uszczelnień siłownika, podnośnik może opuścić się samoczynnie. Jest to idealne rozwiązanie do konstrukcji ramowych i nożycowych, gdzie siłownik jest elementem wykonawczym, a stabilność zapewniają dodatkowe blokady.

Oblicz nośność: Jak dopasować wytrzymałość konstrukcji do wagi Twojego motocykla (cruiser, sport, enduro)?

To jeden z najważniejszych aspektów bezpieczeństwa. Zawsze zaczynam od sprawdzenia wagi mojego motocykla to podstawa. Do tego doliczam margines bezpieczeństwa, bo przecież podczas serwisu mogę na podnośniku położyć narzędzia czy części. Dla cięższych motocykli, takich jak cruisery, zdecydowanie zalecam stosowanie profili stalowych o grubości ścianki co najmniej 3 mm. W przypadku lżejszych maszyn sportowych czy enduro, 2 mm może być wystarczające, ale zawsze lepiej mieć zapas. Pamiętaj, że szerokość podstawy podnośnika również wpływa na jego stabilność im szersza, tym lepiej. Dobierając profile, zwracam uwagę na ich przekrój kwadratowe lub prostokątne profile zamknięte są znacznie sztywniejsze i wytrzymalsze niż kątowniki czy płaskowniki o tej samej masie.

Kompletna lista zakupów: Jakie profile stalowe, śruby i narzędzia będą Ci potrzebne?

Przygotowanie dokładnej listy zakupów to klucz do sprawnej budowy. Oto, co zazwyczaj ląduje na mojej liście:

Materiały:

• Profile stalowe zamknięte (kwadratowe lub prostokątne) o grubości ścianki minimum 2-3 mm (dla cięższych motocykli 3 mm). To podstawa konstrukcji.
• Płaskowniki stalowe przydadzą się do wzmocnień, mocowań i elementów ruchomych.
• Blacha stalowa (np. ryflowana) na platformę, na której będzie stał motocykl. Zapewnia dobrą przyczepność.
• Śruby, nakrętki, podkładki zawsze wybieram te o odpowiedniej klasie wytrzymałości (np. 8.8), aby zapewnić trwałość połączeń.
• Kółka transportowe najlepiej z hamulcem, aby podnośnik był mobilny, ale jednocześnie stabilny podczas pracy.
• Gumowe, antypoślizgowe nakładki lub mata na platformę to detal, który znacząco zwiększa bezpieczeństwo.
• Mechanizm podnoszący (podnośnik trapezowy lub hydrauliczny butelkowy) serce całego układu.

Narzędzia:

• Spawarka (inwertorowa lub MIG/MAG) wraz z osprzętem (maska, rękawice, fartuch) bez niej trudno o solidną konstrukcję stalową.
• Szlifierka kątowa (do cięcia i szlifowania) niezbędna do obróbki stali.
• Wiertarka (stołowa lub ręczna) z wiertłami do metalu do wykonywania otworów pod śruby i osie.
• Piła do metalu do precyzyjniejszych cięć lub tam, gdzie szlifierka jest zbyt agresywna.
• Zestaw kluczy (płaskie, nasadowe) do montażu śrub i nakrętek.
• Miarka, kątownik, marker do dokładnego wyznaczania wymiarów.
• Ściski stolarskie/spawalnicze do stabilizacji elementów podczas spawania i montażu.

Budowa podnośnika krok po kroku: Od cięcia stali do pierwszego udanego podniesienia

Przejdźmy do sedna, czyli do samej budowy. Pamiętaj, że każdy etap wymaga precyzji i dbałości o szczegóły. To właśnie na tym etapie kształtuje się bezpieczeństwo i funkcjonalność Twojego podnośnika. Nie spiesz się i dokładnie wykonuj każde zadanie.

Krok 1: Precyzyjne cięcie i przygotowanie elementów ramy podstawy

Zaczynam od dokładnego wymierzenia wszystkich profili stalowych zgodnie z moim projektem. Używam miarki i markera, a następnie precyzyjnie tnę je szlifierką kątową lub piłą do metalu. Kluczowa jest tutaj precyzja każdy element musi mieć dokładnie taką długość, jaką zaplanowałem. Po cięciu zawsze szlifuję krawędzie, aby usunąć ostre zadziory i przygotować powierzchnię do spawania. Idealne dopasowanie elementów przed spawaniem to gwarancja prostej i stabilnej konstrukcji.

Krok 2: Spawanie szkieletu: Jak uzyskać solidne i trwałe połączenia?

To etap, który wymaga największej uwagi i umiejętności. Zaczynam od punktowego sczepiania elementów, aby upewnić się, że wszystko jest prosto i pod odpowiednim kątem. Dopiero gdy mam pewność, że konstrukcja jest stabilna i zgodna z projektem, przechodzę do pełnego spawania. Pamiętaj, aby spawy były solidne, pełne i głębokie to one odpowiadają za wytrzymałość całej konstrukcji. Zawsze używam odpowiedniego sprzętu ochronnego: maski spawalniczej, rękawic i fartucha. Po spawaniu szlifuję spoiny, aby nadać konstrukcji estetyczny wygląd i usunąć ewentualne ostre krawędzie.

Krok 3: Montaż mechanizmu nożycowego lub platformy podnoszącej

Jeśli buduję podnośnik nożycowy, montuję ramiona nożycowe, zwracając uwagę na precyzyjne wykonanie otworów pod osie obrotu. Osie powinny być solidne i dobrze zabezpieczone. W przypadku konstrukcji ramowej, skupiam się na montażu platformy, która będzie podnoszona. Musi być ona stabilnie przymocowana do ramy, często za pomocą dodatkowych wzmocnień z płaskowników. Ważne jest, aby wszystkie ruchome elementy działały płynnie i bez zacięć.

Krok 4: Instalacja siłownika lub podnośnika trapezowego

Następnie przychodzi czas na zamocowanie mechanizmu podnoszącego. Jeśli używam podnośnika trapezowego, muszę stworzyć solidne mocowania, które umożliwią jego stabilne osadzenie i efektywne przenoszenie siły na ramiona podnośnika. W przypadku siłownika hydraulicznego, montuję go w taki sposób, aby jego ruch był zgodny z mechanizmem podnoszącym i aby był on bezpiecznie osadzony, bez możliwości przemieszczania się podczas pracy. Stabilne i bezpieczne mocowanie mechanizmu to podstawa efektywnego i bezpiecznego podnoszenia.

Krok 5: Wykonanie platformy pod motocykl i montaż kółek jezdnych

Ostatnim etapem montażu jest przygotowanie platformy, na której będzie stał motocykl. Najczęściej używam do tego blachy ryflowanej, która zapewnia dobrą przyczepność. Mocuję ją solidnie do górnej części podnośnika. Następnie montuję kółka transportowe do podstawy. Zawsze wybieram kółka z hamulcem, co pozwala mi na zablokowanie podnośnika w miejscu podczas pracy. To mały detal, który znacząco zwiększa bezpieczeństwo i stabilność.

Bezpieczeństwo to absolutny priorytet: Elementy, o których nie możesz zapomnieć

Zawsze powtarzam, że przy budowie podnośnika motocyklowego bezpieczeństwo jest najważniejsze. Nie ma tu miejsca na kompromisy. Nawet najmniejsze zaniedbanie może prowadzić do poważnych konsekwencji, zarówno dla Ciebie, jak i dla Twojej maszyny. Dlatego skupiam się na kilku kluczowych elementach, które zapewniają stabilność i ochronę.

Niezawodne blokady mechaniczne: Jak zabezpieczyć podniesiony motocykl przed opadnięciem?

To absolutny must-have! Niezależnie od tego, czy używasz podnośnika hydraulicznego, czy śrubowego, mechaniczne blokady są niezbędne. Odciążają one mechanizm podnoszący i zapobiegają przypadkowemu opadnięciu podnośnika w przypadku awarii. Stosuję różne typy blokad: solidne bolce wkładane w specjalne otwory, zapadki, a czasem nawet dodatkowe śruby kontrujące. Po uniesieniu motocykla zawsze aktywuję blokady, zanim zacznę jakiekolwiek prace. To prosta zasada, która może uratować Twój motocykl i Twoje zdrowie.

Testy obciążeniowe i próba stabilności: Pierwsze, kontrolowane użycie bez motocykla

Zanim mój motocykl znajdzie się na nowym podnośniku, zawsze przeprowadzam szczegółowe testy obciążeniowe. Najpierw testuję podnośnik "na sucho", kilkukrotnie podnosząc go i opuszczając, sprawdzając płynność działania i brak zacięć. Następnie stopniowo zwiększam obciążenie, używając worków z piaskiem, ciężkich przedmiotów lub po prostu stając na platformie. Obserwuję, czy konstrukcja jest stabilna, czy nie ma żadnych luzów, odkształceń czy niepokojących dźwięków. Dopiero gdy mam absolutną pewność, że podnośnik jest solidny i bezpieczny, decyduję się na uniesienie motocykla.

Najczęstsze błędy konstrukcyjne i jak ich uniknąć, by nie narazić siebie i maszyny

Przez lata widziałem wiele konstrukcji DIY i mogę wskazać najczęstsze błędy, których należy unikać:

• Zbyt cienkie profile stalowe: Kuszące jest użycie lżejszych materiałów, ale to prosta droga do katastrofy. Zawsze dobieraj profile do wagi motocykla, z zapasem.
• Niewystarczająca szerokość podstawy: Wąska podstawa oznacza niestabilność. Podnośnik musi mieć szeroką i solidną podstawę, aby zapewnić równomierne rozłożenie ciężaru.
• Słabe spawy: Spawy muszą być pełne, głębokie i wykonane z należytą starannością. Punktowe spawy nie wystarczą do utrzymania ciężkiego motocykla.
• Brak lub niewystarczające blokady bezpieczeństwa: Jak już wspomniałem, to absolutna podstawa. Nie polegaj wyłącznie na mechanizmie podnoszącym.
• Niewłaściwie zamocowany mechanizm podnoszący: Luźny lub źle zamocowany siłownik/podnośnik trapezowy może się przesunąć lub uszkodzić, prowadząc do opadnięcia motocykla.
• Brak antypoślizgowego wykończenia platformy: Gładka stal to proszenie się o kłopoty. Motocykl może się łatwo zsunąć, zwłaszcza przy drganiach czy przypadkowym potrąceniu.

Antypoślizgowe wykończenie platformy: Detal, który chroni przed zsunięciem motocykla

To może wydawać się drobiazgiem, ale ma ogromne znaczenie. Platforma, na której stoi motocykl, musi być antypoślizgowa. Ja stosuję gumowe nakładki lub matę ryflowaną, którą solidnie mocuję do stalowej platformy. Dzięki temu mam pewność, że motocykl stoi stabilnie i nie zsunie się, nawet gdy będę na nim pracował, używając siły czy narzędzi. To mały koszt, który znacząco zwiększa bezpieczeństwo.

Projekt "Podnośnik" w Twoim budżecie: Analiza kosztów i alternatywne rozwiązania

Jednym z głównych powodów, dla których decydujemy się na samodzielną budowę podnośnika, jest oczywiście ekonomia. Przyjrzyjmy się, ile faktycznie kosztuje taki projekt i jakie mamy alternatywy, jeśli nie dysponujemy pełnym warsztatem.

Podliczamy wydatki: Ile faktycznie kosztuje stal, siłownik i pozostałe materiały?

Z mojego doświadczenia wynika, że koszt samodzielnej budowy podnośnika jest zazwyczaj 2-3 razy niższy niż zakup gotowego, porównywalnego jakościowo produktu. Największymi pozycjami w budżecie są zazwyczaj:

• Stal: Ceny profili stalowych mogą się wahać, ale za potrzebne 10-20 metrów bieżących (w zależności od konstrukcji) kwadratowego profilu 40x40x3 mm zapłacimy orientacyjnie 200-400 zł.
• Mechanizm podnoszący: Nowy podnośnik hydrauliczny butelkowy to koszt rzędu 50-150 zł. Jeśli uda nam się znaleźć używany, sprawny podnośnik samochodowy (trapezowy lub hydrauliczny), koszty mogą być jeszcze niższe.
• Kółka transportowe: Zestaw czterech solidnych kółek z hamulcem to wydatek około 50-100 zł.
• Śruby, nakrętki, podkładki: Kilkadziesiąt złotych.
• Blacha na platformę i guma antypoślizgowa: Kolejne 50-100 zł.

Sumarycznie, za solidny podnośnik DIY można zamknąć się w kwocie 400-800 zł, podczas gdy gotowe podnośniki o podobnej nośności często zaczynają się od 1200-1500 zł i więcej. Różnica jest znacząca.

Podnośnik bez spawarki? Poznaj metody oparte na połączeniach skręcanych

Jeśli nie masz dostępu do spawarki lub nie czujesz się pewnie w spawaniu, nie wszystko stracone! Możesz zbudować stabilny podnośnik, opierając się na połączeniach skręcanych. Wymaga to większej precyzji w wierceniu otworów i użycia solidnych śrub o wysokiej klasie wytrzymałości (np. 8.8 lub 10.9) oraz nakrętek samokontrujących lub dodatkowych podkładek sprężystych, aby zapobiec luzowaniu się połączeń. Konstrukcja może być nieco bardziej masywna, aby zapewnić odpowiednią sztywność, ale jest to w pełni wykonalne. Istnieje również możliwość wykonania prostej konstrukcji z drewna, jednak z góry zaznaczam, że będzie ona miała znacznie mniejszą wytrzymałość i będzie odpowiednia tylko dla lżejszych motocykli oraz wymagać będzie bardzo solidnych połączeń i wzmocnień.

DIY vs. gotowy produkt: Czy gra jest warta świeczki?

Dla mnie odpowiedź jest jednoznaczna: tak, zdecydowanie warto! Oszczędność finansowa jest oczywista, ale to nie wszystko. Możliwość stworzenia narzędzia idealnie dopasowanego do moich potrzeb, kontrola nad każdym aspektem wykonania i ta niepowtarzalna satysfakcja z pracy własnych rąk to wartości, których nie da się przecenić. Oczywiście, zakup gotowego podnośnika to wygoda i oszczędność czasu, ale dla wielu motocyklistów, w tym dla mnie, proces tworzenia jest równie ważny, co sam efekt końcowy. To część pasji do motocykli.

Finalne szlify i konserwacja: Jak zadbać o swój podnośnik, by służył latami?

Zbudowanie podnośnika to jedno, ale aby służył Ci przez długie lata, musisz pamiętać o jego odpowiednim wykończeniu i regularnej konserwacji. To proste czynności, które znacząco wydłużą jego żywotność i zapewnią bezpieczne użytkowanie.

Zabezpieczenie antykorozyjne: Malowanie jako kluczowy element trwałości

Stal, choć wytrzymała, jest podatna na korozję, zwłaszcza w wilgotnym środowisku garażu. Dlatego zabezpieczenie antykorozyjne jest absolutnie kluczowe. Po zeszlifowaniu spawów i oczyszczeniu całej konstrukcji, zawsze dokładnie odtłuszczam powierzchnię. Następnie nakładam warstwę farby podkładowej antykorozyjnej, a po jej wyschnięciu dwie warstwy farby nawierzchniowej (np. emalii chlorokauczukowej lub innej farby do metalu). Możesz wybrać dowolny kolor, który będzie pasował do Twojego garażu. Dobrze pomalowany podnośnik nie tylko będzie chroniony przed rdzą, ale również będzie estetycznie wyglądał.

Przeczytaj również: Upał na moto? Wybierz idealną letnią kurtkę motocyklową!

Regularne smarowanie i przeglądy: Proste czynności, które zapewnią płynne działanie

Aby Twój podnośnik działał płynnie i bezawaryjnie, konieczne są regularne przeglądy i konserwacja. Ja zawsze pamiętam o kilku podstawowych czynnościach:

• Smarowanie ruchomych elementów: Regularnie smaruję osie obrotu, gwint śruby trapezowej (jeśli go używam) oraz wszelkie inne ruchome części. Używam do tego odpowiednich smarów, które zapewniają płynne działanie i chronią przed zużyciem.
• Sprawdzanie stanu spawów i połączeń śrubowych: Przed każdym użyciem, a co najmniej raz na kilka miesięcy, dokładnie oglądam wszystkie spawy i połączenia śrubowe. Szukam pęknięć, luzów czy oznak korozji. Jeśli coś jest nie tak, natychmiast to naprawiam.
• Kontrola kółek transportowych: Sprawdzam, czy kółka obracają się swobodnie, czy nie są uszkodzone i czy hamulce działają poprawnie.
• Weryfikacja działania mechanizmu podnoszącego i blokad bezpieczeństwa: Upewniam się, że mechanizm podnoszący działa płynnie i bez zacięć, a blokady bezpieczeństwa są sprawne i pewnie trzymają.

Pamiętaj, że regularne przeglądy zapobiegają awariom i wydłużają żywotność podnośnika. To proste, ale niezwykle ważne czynności, które zapewnią Ci spokój ducha i bezpieczeństwo podczas pracy z motocyklem.
