Jak zmierzyć łańcuch motocyklowy: Precyzyjny pomiar dla bezpieczeństwa

Dla każdego motocyklisty, niezależnie od doświadczenia, prawidłowa ocena stanu łańcucha napędowego to podstawa bezpieczeństwa i długowieczności maszyny. W tym artykule pokażę Ci, jak precyzyjnie zmierzyć łańcuch motocyklowy, aby nie tylko ocenić jego zużycie i wiedzieć, kiedy nadszedł czas na wymianę, ale także jak dobrać idealną długość nowego komponentu. To wiedza, która pozwoli Ci uniknąć kosztownych awarii i cieszyć się płynną jazdą.

Dlaczego precyzyjny pomiar łańcucha to fundament Twojego bezpieczeństwa?

Zacznijmy od podstaw: łańcuch napędowy to jeden z najbardziej obciążonych elementów Twojego motocykla. Jego precyzyjny pomiar to nie tylko kwestia dbałości o maszynę, ale przede wszystkim o Twoje bezpieczeństwo. Niewłaściwie oceniony lub zużyty łańcuch może prowadzić do poważnych konsekwencji na drodze, dlatego tak ważne jest, aby wiedzieć, jak go prawidłowo kontrolować.

Zużyty łańcuch cichy sprawca groźnych awarii

Jazda na zużytym lub nadmiernie wyciągniętym łańcuchu to proszenie się o kłopoty. Taki łańcuch nie tylko pracuje głośniej i mniej efektywnie przenosi moc, ale przede wszystkim stwarza realne zagrożenie. Może dojść do przeskakiwania łańcucha na zębatkach, co w najlepszym wypadku skończy się utratą napędu, a w najgorszym zablokowaniem tylnego koła lub zerwaniem łańcucha. Zerwany łańcuch może uszkodzić karter silnika, ramę, a nawet doprowadzić do poważnego wypadku, jeśli zablokuje koło lub wplącze się w inne elementy motocykla. Nigdy nie lekceważ oznak zużycia!

Pomiar zużycia a dobór długości poznaj dwie kluczowe różnice

Kiedy mówimy o mierzeniu łańcucha, warto rozróżnić dwa główne cele, które często są mylone. Po pierwsze, mierzymy łańcuch, aby ocenić jego zużycie, czyli stopień wydłużenia, który świadczy o konieczności wymiany. Po drugie, mierzymy, aby ustalić jego prawidłową długość (liczbę ogniw), gdy planujemy zakup nowego. Choć oba procesy są kluczowe dla utrzymania motocykla w dobrej kondycji, wymagają nieco innych podejść i narzędzi, co szczegółowo omówię poniżej.

Przygotowanie to połowa sukcesu: Co musisz mieć pod ręką?

Zanim zabierzesz się do właściwych pomiarów, upewnij się, że masz wszystko, czego potrzebujesz. Odpowiednie narzędzia i właściwe przygotowanie motocykla to gwarancja dokładności i uniknięcia frustracji. Pamiętaj, że precyzja w tym przypadku jest na wagę złota.

Niezbędne narzędzia: suwmiarka, miarka i specjalny przymiar

Do oceny stanu łańcucha będziesz potrzebował kilku podstawowych narzędzi. Suwmiarka to absolutna podstawa do precyzyjnego pomiaru odległości między sworzniami. Przyda się również zwykła miarka lub linijka. Niezwykle pomocny, a wręcz nieoceniony, jest specjalistyczny przymiar do pomiaru zużycia łańcucha. Te dedykowane narzędzia są dostępne na rynku dla różnych rozmiarów łańcuchów (np. 415/420/428 lub 520/525/530) i znacznie ułatwiają szybką i dokładną ocenę.

Krok zero: Jak prawidłowo przygotować motocykl i łańcuch do inspekcji?

Zanim zaczniesz mierzyć, upewnij się, że motocykl jest stabilnie ustawiony, najlepiej na centralnej podstawce lub podnośniku, tak aby tylne koło było uniesione i mogło się swobodnie obracać. Następnie, i to jest bardzo ważne, dokładnie oczyść łańcuch. Brud, piasek, stary smar wszystko to może zafałszować pomiary. Użyj odpowiedniego środka do czyszczenia łańcucha i szczotki, a następnie wytrzyj go do sucha. Czysty łańcuch to podstawa wiarygodnych wyników.

Jak zmierzyć zużycie łańcucha? Metoda, która nie pozostawia wątpliwości

Teraz przejdziemy do sedna oceny, czy Twój łańcuch kwalifikuje się do wymiany. Istnieją dwie główne, sprawdzone metody, które pozwolą Ci podjąć świadomą decyzję. Pamiętaj, że w tym przypadku nie ma miejsca na domysły.

Krok po kroku: Pomiar wydłużenia łańcucha za pomocą suwmiarki

To jedna z najbardziej precyzyjnych metod. Wykonaj ją w następujący sposób:

1. Ustaw motocykl na podstawce, aby tylne koło było w górze.
2. Znajdź odcinek łańcucha, który nie jest napięty (np. na dolnej części).
3. Delikatnie naciągnij łańcuch, aby usunąć wszelkie luzy między ogniwami, ale nie naciągaj go z dużą siłą.
4. Zmierz odległość między sworzniami na określonej liczbie ogniw. Producenci zazwyczaj zalecają pomiar na 10, 12 lub 20 ogniwach. Sprawdź w instrukcji serwisowej swojego motocykla, jaka wartość jest rekomendowana.
5. Jeśli mierzysz na 20 ogniwach, zmierz odległość od środka pierwszego sworznia do środka dwudziestego pierwszego sworznia. Dla nowego łańcucha o podziałce 5/8 cala (czyli łańcuchy serii 5xx), ta odległość powinna wynosić dokładnie 20 x 5/8 cala = 12,5 cala (ok. 317,5 mm).
6. Porównaj uzyskany wynik z wartością graniczną podaną w instrukcji serwisowej. Jeśli łańcuch wydłużył się ponad dopuszczalny limit (np. o 1-2%), oznacza to, że jest zużyty i wymaga wymiany.

Alternatywna metoda: Jak odczytać zużycie za pomocą specjalistycznego przymiaru?

Specjalistyczne przymiary to niezwykle wygodne narzędzia, które upraszczają proces oceny zużycia. Ich użycie jest zazwyczaj intuicyjne:

1. Włóż przymiar w łańcuch, tak aby jego ząbki weszły między rolki.
2. Niektóre przymiary mają oznaczenia "OK" i "Wymiana", inne zaś wskazują procentowe zużycie.
3. Jeśli przymiar wskazuje na konieczność wymiany (np. zapada się zbyt głęboko lub wskazuje na przekroczenie progu zużycia), łańcuch jest do wymiany.

To szybka i skuteczna metoda, którą osobiście polecam, zwłaszcza dla tych, którzy nie czują się pewnie z suwmiarką.

Jak interpretować wyniki? Dowiedz się, kiedy łańcuch mówi "dość"

Po wykonaniu pomiarów musisz wiedzieć, co oznaczają uzyskane wartości. Kluczem jest instrukcja serwisowa Twojego motocykla, która poda dokładne wartości graniczne dopuszczalnego wydłużenia łańcucha. Jeśli Twój pomiar suwmiarką przekracza tę wartość, łańcuch jest zużyty.

Istnieje również prosty, wizualny test, który często potwierdza zużycie:

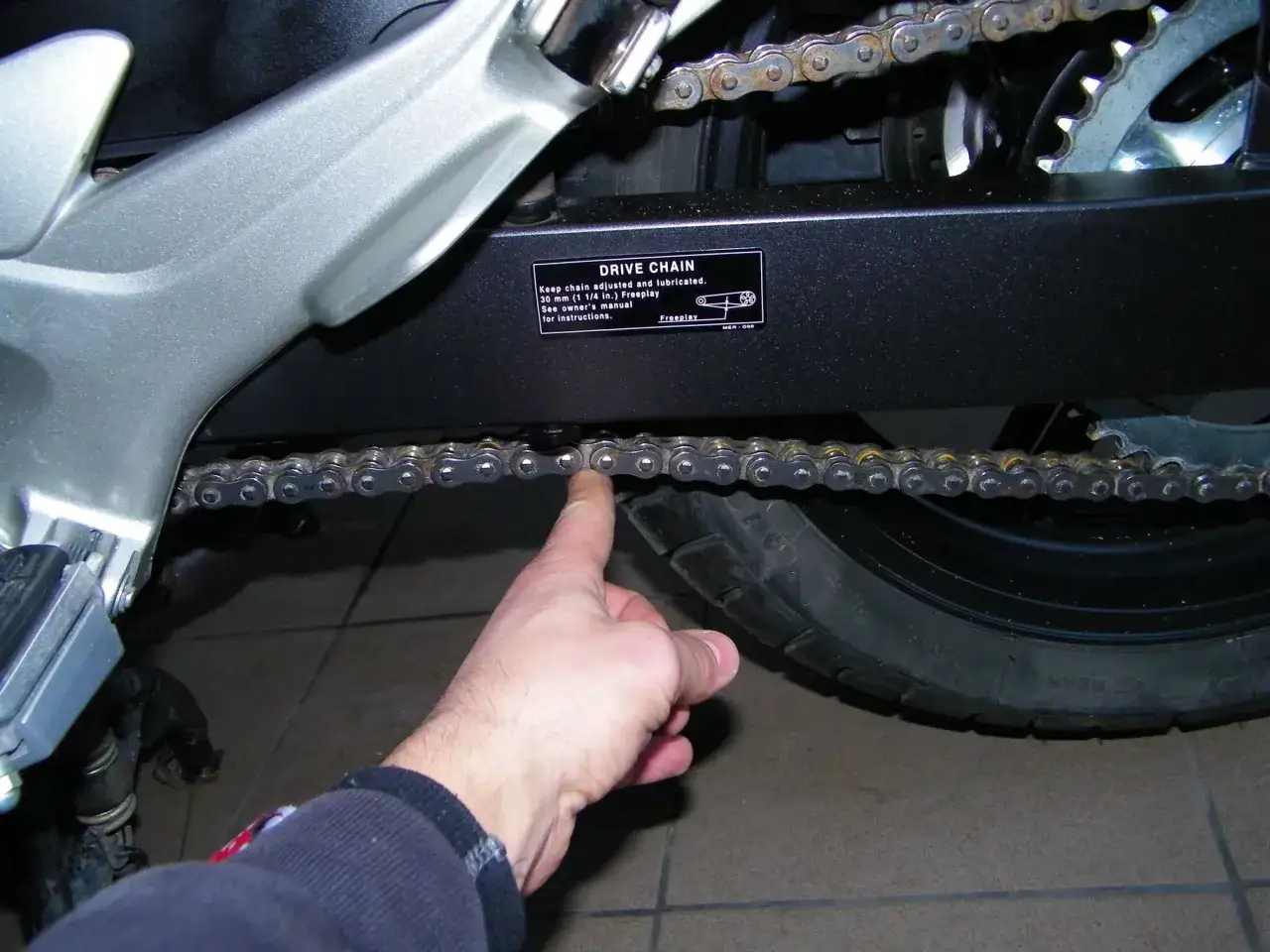

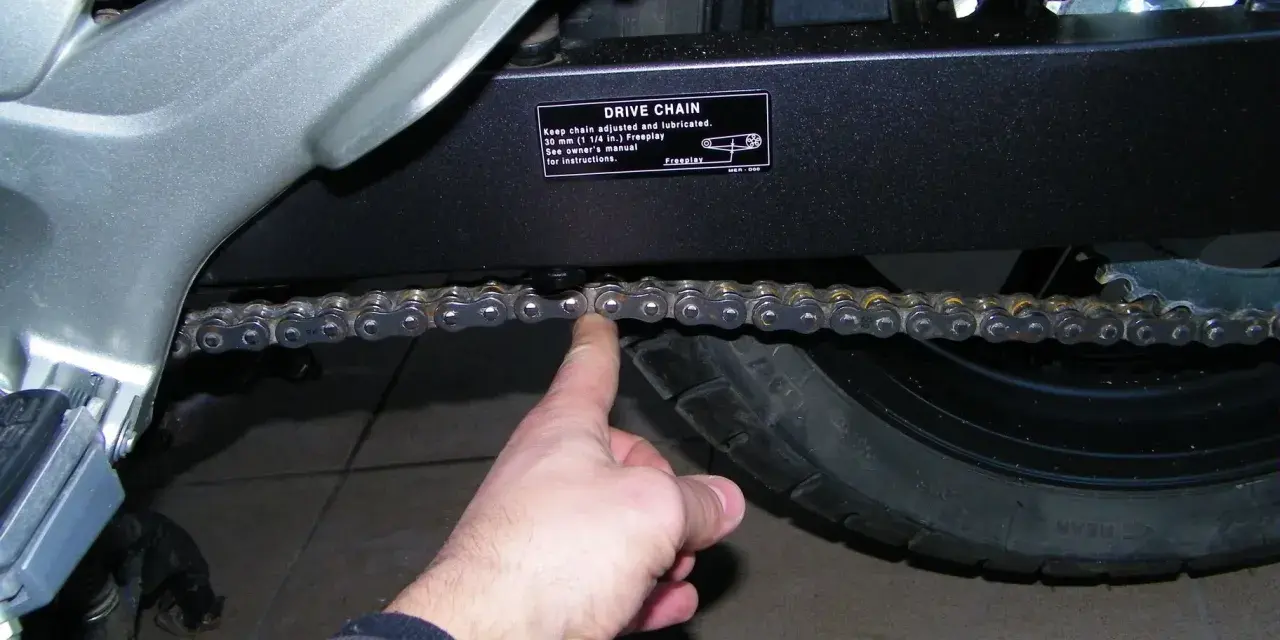

• Spróbuj odciągnąć łańcuch od tylnej zębatki w jej najbardziej oddalonym punkcie (na godzinie 3 lub 9). Jeśli łańcuch daje się odciągnąć na tyle, że widać wyraźnie połowę zęba zębatki lub więcej, to znak, że jest nadmiernie wyciągnięty i kwalifikuje się do wymiany.

Pamiętaj też, że łańcuch może zużywać się nierównomiernie. Jeśli w jednym miejscu pomiar suwmiarką nie wskazuje jeszcze na krytyczne zużycie, ale w innym już tak, lub jeśli zauważysz nierównomierne wyciągnięcie na całej długości (tzw. "sztywne ogniwa" lub miejsca, gdzie łańcuch jest bardziej luźny niż gdzie indziej), to również jest to objaw zużycia. Taki łańcuch, nawet jeśli w teorii mieści się w tolerancji na niektórych odcinkach, jest już dyskwalifikowany i powinien zostać wymieniony.

Jak zmierzyć łańcuch, aby idealnie dobrać nowy?

Gdy już wiesz, że stary łańcuch musi odejść na emeryturę, kolejnym krokiem jest dobranie odpowiedniego zamiennika. Kluczowe jest tutaj ustalenie prawidłowej długości, czyli liczby ogniw.

Metoda 1: Bezpieczne i dokładne liczenie ogniw w starym łańcuchu

Najpewniejszą metodą jest po prostu policzenie ogniw w starym łańcuchu. Zrób to w następujący sposób:

1. Zdemontuj stary łańcuch z motocykla.
2. Rozłóż go na płaskiej powierzchni.
3. Zacznij liczyć ogniwa. Pamiętaj, że jedno ogniwo to komplet składający się z płytek wewnętrznych i zewnętrznych.
4. Aby uniknąć pomyłki, oznacz ogniwo startowe (np. kawałkiem taśmy lub markera). Policz wszystkie ogniwa, aż wrócisz do punktu wyjścia.

To metoda, która daje Ci 100% pewności co do wymaganej długości nowego łańcucha, zakładając oczywiście, że stary łańcuch był prawidłowej długości.

Metoda 2: Gdzie znaleźć fabryczną długość łańcucha dla Twojego modelu?

Jeśli nie masz dostępu do starego łańcucha lub chcesz zweryfikować jego długość, możesz poszukać informacji o fabrycznej liczbie ogniw. Najlepszymi źródłami są:

• Książka serwisowa motocykla: Zazwyczaj zawiera szczegółowe dane techniczne, w tym rozmiar i liczbę ogniw łańcucha.
• Katalogi producentów zestawów napędowych: Renomowani producenci, tacy jak DID, RK, Regina czy JT Sprockets, udostępniają na swoich stronach internetowych lub w drukowanych katalogach tabele z rekomendowanymi rozmiarami i długościami łańcuchów dla konkretnych modeli motocykli.
• Forum motocyklowe lub grupy dyskusyjne: W ostateczności, jeśli nie możesz znaleźć informacji w oficjalnych źródłach, możesz zapytać innych użytkowników danego modelu motocykla. Zawsze jednak weryfikuj takie informacje w kilku źródłach.

Tajemnice oznaczeń (520, 525, 530): Jak rozszyfrować rozmiar swojego łańcucha?

Kiedy już wiesz, ile ogniw potrzebujesz, musisz jeszcze dobrać odpowiedni "rozmiar" łańcucha. Te tajemnicze trzycyfrowe oznaczenia, takie jak 520, 525 czy 530, są kluczowe i informują o dwóch ważnych parametrach.

Pierwsza cyfra: Co kryje się pod pojęciem "podziałki" (pitch)?

Pierwsza cyfra w oznaczeniu (np. "5" w 525) odnosi się do podziałki (pitch) łańcucha. Podziałka to nic innego jak odległość między środkami sworzni. W systemie calowym, powszechnie stosowanym w motocyklach, ta wartość jest wyrażana w 1/8 cala.

• Łańcuchy zaczynające się od "4" mają podziałkę 4/8 cala, czyli 1/2 cala (12,7 mm).
• Łańcuchy zaczynające się od "5" mają podziałkę 5/8 cala (15,875 mm).
• Łańcuchy zaczynające się od "6" mają podziałkę 6/8 cala, czyli 3/4 cala (19,05 mm).

Dopasowanie podziałki do zębatek jest absolutnie krytyczne. Inna podziałka uniemożliwi montaż lub doprowadzi do natychmiastowego zniszczenia napędu.

Dwie ostatnie cyfry: Zrozumienie szerokości wewnętrznej łańcucha

Dwie kolejne cyfry w oznaczeniu (np. "25" w 525) definiują szerokość wewnętrzną łańcucha, czyli odległość między wewnętrznymi płytkami. Jest to szerokość rolki, która musi pasować do grubości zębatek. Ta wartość jest wyrażana w 1/80 cala.

• Dla łańcucha 520: szerokość wewnętrzna to 20/80 cala = 1/4 cala (6,35 mm).
• Dla łańcucha 525: szerokość wewnętrzna to 25/80 cala = 5/16 cala (7,94 mm).
• Dla łańcucha 530: szerokość wewnętrzna to 30/80 cala = 3/8 cala (9,525 mm).

Najpopularniejsze rozmiary w motocyklach to 420, 428, 520, 525 i 530. Wybór odpowiedniego rozmiaru jest równie ważny co podziałka, ponieważ wpływa na prawidłowe ułożenie łańcucha na zębatkach i jego trwałość. Zawsze sprawdzaj, jaki rozmiar łańcucha jest zalecany dla Twojego motocykla.

Najczęstsze błędy przy mierzeniu łańcucha sprawdź, czy ich nie popełniasz

Nawet najlepiej wyposażony warsztat i najdokładniejsze instrukcje nie pomogą, jeśli popełnisz podstawowe błędy. Unikanie tych pułapek jest równie ważne, co znajomość prawidłowych metod pomiaru.

Pomyłka #1: Mierzenie brudnego lub nierównomiernie napiętego łańcucha

Jak już wspomniałem, mierzenie brudnego łańcucha to przepis na niedokładne wyniki. Brud i stary smar mogą tworzyć warstwę, która zafałszuje odczyty, zwłaszcza przy pomiarach suwmiarką. Zawsze zaczynaj od gruntownego czyszczenia!

Drugi aspekt to nierównomierne napięcie łańcucha. Chodzi mi tutaj o wewnętrzne luzy między ogniwami, które trzeba usunąć poprzez delikatne naciągnięcie łańcucha podczas pomiaru wydłużenia. Nie myl tego z luzem roboczym łańcucha na wahaczu. Jeśli łańcuch jest nierównomiernie napięty (nie ma to nic wspólnego z luzem, który ustawiamy na wahaczu), pomiary będą bezwartościowe. Upewnij się, że ogniwa są ułożone w linii i nie ma między nimi luzów, zanim przyłożysz suwmiarkę.

Pomyłka #2: Błędne liczenie ogniw jak uniknąć kosztownej pomyłki przy zakupie?

Błędne policzenie ogniw to jeden z najczęstszych i najbardziej frustrujących błędów. Zakup łańcucha o niewłaściwej długości oznacza konieczność jego skrócenia (co wymaga specjalistycznych narzędzi i umiejętności) lub, co gorsza, brak możliwości montażu i konieczność zakupu nowego. Zawsze oznaczaj ogniwo startowe i licz bardzo ostrożnie. Jeśli masz wątpliwości, policz dwa lub trzy razy. Lepiej poświęcić dodatkowe dwie minuty niż stracić pieniądze i czas.

Przeczytaj również: Buty motocyklowe turystyczne: Jak wybrać komfort i bezpieczeństwo?

Pomyłka #3: Ignorowanie nierównego wyciągnięcia łańcucha

Wielu motocyklistów skupia się tylko na jednym pomiarze wydłużenia łańcucha, zapominając, że zużycie może być nierównomierne. Nierówne wyciągnięcie łańcucha to bardzo niebezpieczny objaw. Oznacza to, że niektóre ogniwa są bardziej zużyte niż inne, co prowadzi do "sztywnych ogniw" i nieregularnej pracy całego napędu. Nawet jeśli w jednym miejscu pomiar suwmiarką mieści się w normie, ale w innym łańcuch jest wyraźnie bardziej luźny lub sztywny, to jest to sygnał do natychmiastowej wymiany. Taki łańcuch będzie nierównomiernie obciążał zębatki i może prowadzić do ich szybkiego zużycia, a w konsekwencji do awarii.

Wnioski: Mierz dokładnie, jedź bezpiecznie

Dokładny pomiar łańcucha motocyklowego to nie tylko rutynowa czynność serwisowa, ale przede wszystkim inwestycja w Twoje bezpieczeństwo i dłuższą żywotność całego układu napędowego. Pamiętaj, aby regularnie kontrolować stan łańcucha osobiście zalecam to robić co 500-1000 km, przy okazji smarowania. Zawsze mierz łańcuch czysty i z uwzględnieniem wszystkich opisanych wyżej metod. Kiedy nadejdzie czas na wymianę, zawsze wymieniaj cały zestaw napędowy, czyli łańcuch i obie zębatki. Zużyte zębatki błyskawicznie zniszczą nawet najlepszy, nowy łańcuch, niwecząc cały Twój wysiłek i wydane pieniądze. Mierz dokładnie, interpretuj wyniki świadomie i ciesz się bezpieczną jazdą!
